随着半导体产业向高精度、小型化发展，精密加工装备的需求日益增长。浩大的精雕机，凭借高精度、高刚性、高转速等技术优势，已广泛应用于半导体产业链的多个关键环节。

核心应用领域

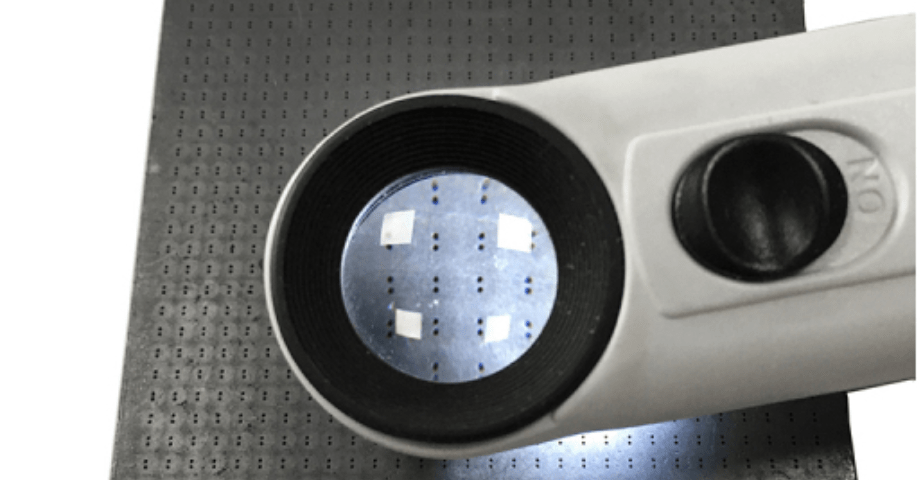

芯片治具加工：晶圆测试和封装需要高精度的定位治具。浩大精雕机定位精度可达±0.005mm，重复定位精度±0.002mm，配合最高60000rpm的高速主轴，能够满足工程塑料、环氧树脂等治具材料的精密加工

需求，保证孔位准确、表面光滑。

石墨零件加工：半导体设备中的石墨电极、承载盘等部件，加工时易产生粉尘。浩大精雕机配备专用防尘系统和自动除尘装置，有效解决粉尘对机床及人员的危害，同时支持多主轴（如四头）批量加工，

提升生产效率。

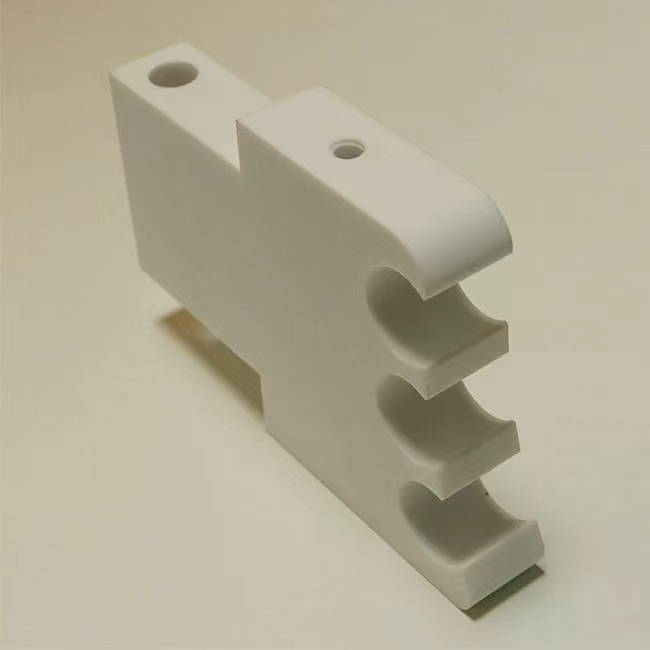

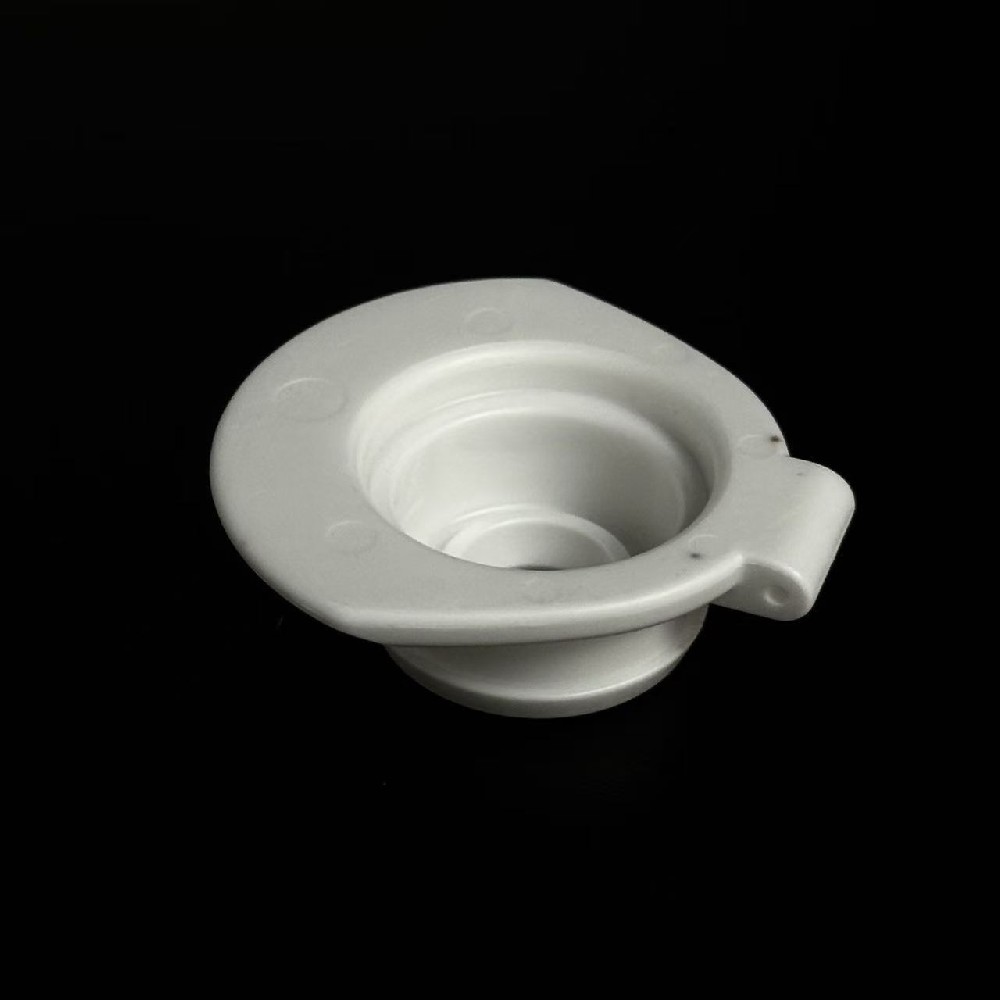

陶瓷零部件加工：针对氧化锆、氮化硅等硬脆陶瓷材料（用于机械手、吸盘、绝缘件等），浩大精雕机的高刚性结构和高速主轴配合金刚石刀具，可实现高效精密加工，有效减少崩边问题。

碳化硅材料加工：第三代半导体材料碳化硅硬度极高。浩大精雕机凭借高刚性机身和精密主轴系统，为这类硬脆材料的精密加工提供了可行方案。

核心技术优势

高精度：采用天然花岗岩机身及THK研磨级丝杆导轨，减振性好，精度稳定。

高刚性：有效降低加工振动，保证表面质量。

高转速：最高60000rpm电主轴，适合小直径刀具高速切削。

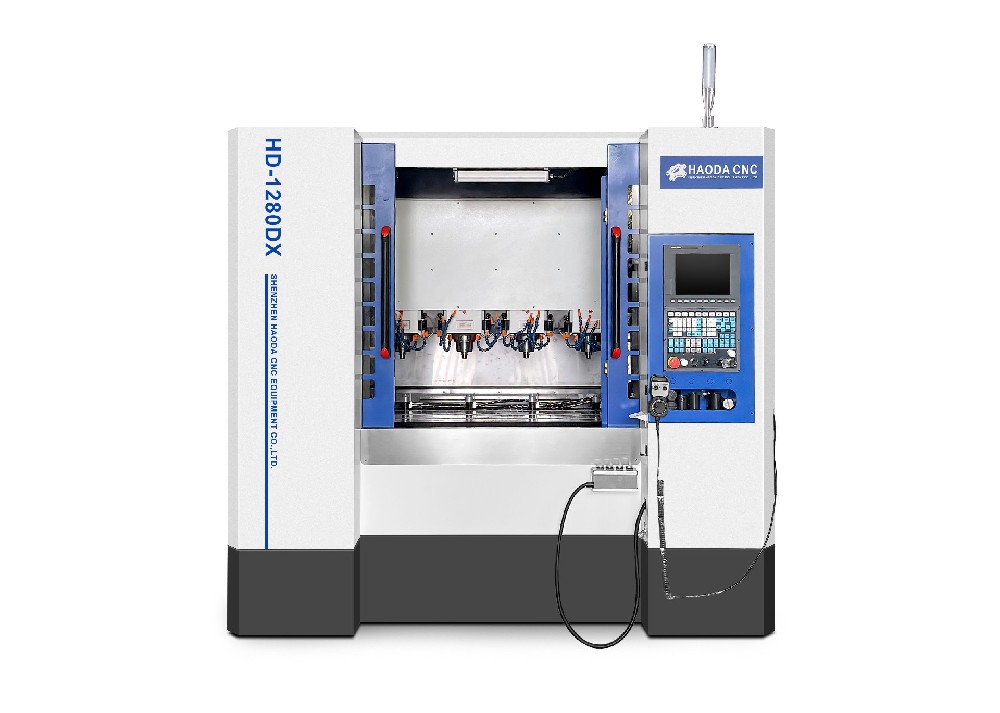

灵活配置：提供单头、双头、四头机型，适配不同批量需求。

专业防护：针对石墨、陶瓷等粉尘，配备完善的密封与除尘系统。

浩大精雕机在芯片治具、石墨件、陶瓷件及碳化硅等半导体相关部件的加工中，展现了优异的精度和可靠性。随着半导体工艺要求的持续提升，精雕机作为精密制造的关键装备，其作用将愈发重要。
